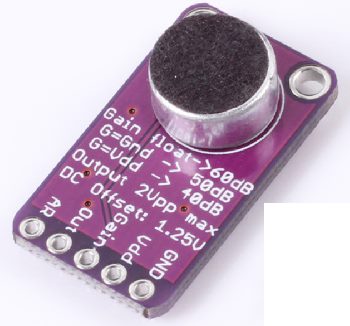

Dit is een microfoonmodule met ingebouwde voorversterker op basis van de MAX9814. Er zit een AGC (automatic gain control) op die ervoor zorgt dat hele zachte geluiden ook goed doorkomen.

De elektretmicrofoon is ook nog eens gevoelig voor een breed frequentiespectrum.

Nederlandstalige spraakherkenning zie: Bitsophia.

Specificaties:
Voedingsspanning: 2,7-5,4V
Stroomverbruik: circa 3mA
Uitgangsniveau: 2Vpp bij 1,25V bias
Frequentiebereik: 20Hz - 20kHz
Max. versterkingsfactor (AGC): 40dB, 50dB en 60dB (instelbaar)
Harmonische vervorming (THD): 0,04%

Doordat het uitgangsniveau een 1,25V gelijkstroomcomponent heeft kunt u deze module aan elke analoogdigitaalconverter (bij. analoge ingangen Arduino's) hangen om zo het signaal te lezen.

De maximale versterkingsfactor is in te stellen door het aan te sluiten van de pen gemarkeerd met gain als volgt:
- Pen zwevend: 60dB (deze raden wij aan daar de AGC door zorgt voor de juiste factor)
- Pen aan massa: 50dB
- Pen aan Vdd (voedingsspanning): 40dB

Voorbeeldproject (waarbij u o.a. leert om de frequentie van de microfoon uit te lezen): Picolo.
