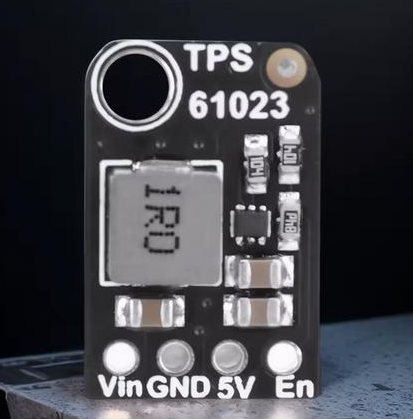

Dit kleine printplaatje komt goed van pas wanneer u een flinke hoeveelheid 5V-vermogen nodig hebt. Hij is zo groot als een lineaire regelaar, maar eigenlijk een mini-booster!

Aan de ene kant 2-5 V DC en aan de andere kant 5 V tot 1 A. Perfect voor gebruik met batterijgevoede projecten met 2 of 3 alkalinebatterijen, of één lithiumbatterij.

Deze booster maakt gebruik van een zeer kleine maar thermisch efficiënte chip van TI, de TPS61023. Deze chip heeft bijna alles geïntegreerd, inclusief dubbele 3 A MOSFET-schakelaars. Let op: de schakelaar geeft niet de maximale output aan; zie de onderstaande tabellen!

De terugkoppelweerstanden zijn ingesteld op een output van 5,2 V; dit is iets hoger dan 5 V, wat helpt bij het compenseren van spanningsval over kabels. Ze hebben metingen verricht van de in-/uitgangsstroom en het maximale stroomverbruik met behulp van een tafelvoeding en een elektronische belasting:

Bij 2 V DC is de maximale stroomuitvoer bij 5 V 300 mA (de minimale ingangsspanning die de booster 'opstart').
Bij 2,5 V DC is de maximale stroomuitvoer bij 5 V 500 mA (twee NiMH-batterijen).
Bij 3 V DC is de maximale stroomuitvoer bij 5 V 800 mA (twee alkalinebatterijen of een bijna lege LiPo).
Bij 3,5 V DC is de maximale stroomuitvoer bij 5 V 1100 mA (dit is een nominale LiPo-spanning).
Bij 4 V DC is de maximale stroomuitvoer bij 5 V 1400 mA (3 NiMH-batterijen of een nieuwe LiPo-batterij).

De meeste mensen zullen een LiPo- of LiIon-accu met een booster willen gebruiken, met een nominale spanning van 3,7 V. Dit zijn de rendementen bij die spanning:

5,2 V 100 mA uit vereist 160 mA in bij 3,7 V (88%)
5,2 V 250 mA uit vereist 400 mA in bij 3,7 V (88%)
5,2 V 500 mA uit vereist 800 mA in bij 3,7 V (88%)
5,2 V 1000 mA uit vereist 1800 mA in bij 3,7 V (78%)

U krijgt een volledig geassembleerde breakout met een TPS61023 en componenten, en een klein stukje header. Geef hem 3-5 V op de ingangs- en aardingspennen. Dan krijgt u 5V op de OUT-pin. De enable-pin kan laag worden getrokken om de uitgang uit te schakelen. Dit is een 'echte disconnect', waardoor de uitgang volledig spanningsloos wordt.
