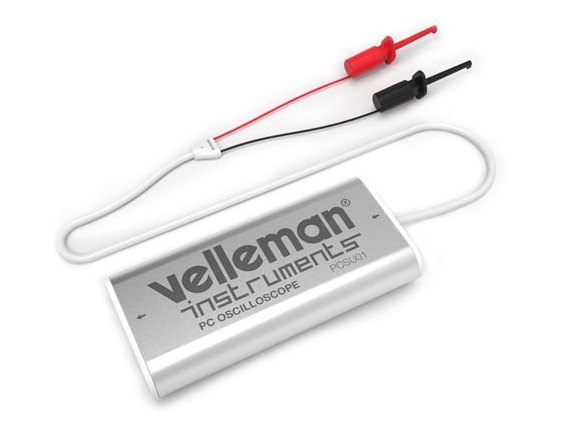

Een oscilloscoop hoeft geen duur en ingewikkeld instrument te zijn. Deze kleine en makkelijk te gebruiken oscilloscoop heeft alle kenmerken van zijn grote broers. Wordt geleverd met handleiding (download), meetkabels en software (download), in een designbehuizing.

Naast de standaard oscilloscoop heeft het apparaatje ook een spectrumanalyser en een transient recorder in zich.

Technische gegevens

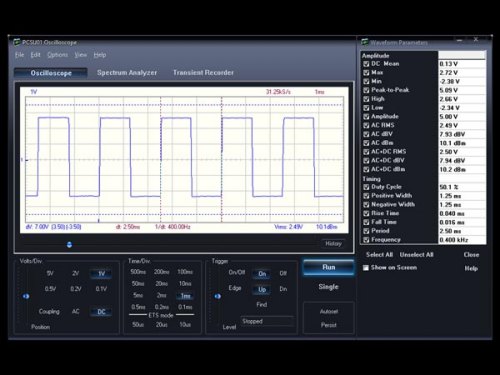

Oscilloscoop:
bandbreedte: DC tot 200 kHz ±3dB
ingangsimpedantie: 100 kO / 20 pF
max. ingangsspanning: 30V (AC + DC)
tijdsbasis: 10µs tot 500ms per divisie
ingangsbereik: 100mV tot 5V/div
ingangsgevoeligheid: 3mV-displayresolutie
uitlezingen: true RMS, dBV, dBm, p to p, Duty cycle, Frequency…
opnamelengte: 1k monsters
bemonsteringsfrequentie: 62.5Hz tot 1.5MHz
signaal historiekfunctie
automatisch selectiebereik
pre-triggerfunctie: op bereiken van 0.1 ms/div .. 500 ms/div
nalichttijd: kleurschakeringen, variabel of eindeloos

Spectrum analyser:
frequentiebereik: 0 .. 150Hz tot 75kHz
werkingsprincipe: FFT (Fast Fourier Transform)
FFT-resolutie: 512 lijnen
Transient recorder:
tijdschaal: 20ms/div tot 2000s/div
max. opnametijd: 9.4u/scherm
automatisch bewaren van schermen en gegevens
opname en weergave van schermen
maximum aantal monsters: 100/s
min. aantal monsters: 1 monster / 20s
Algemeen:
markers voor: amplitude/spanning en frequentie/tijd
expert-of basismodus in de software
ingangskoppeling: DC en AC
8-bits resolutie
automatisch bewaren van schermen en gegevens
dimensions: 85 x 14 mm
Minimum systeemvereisten:
Windows® 7, 8, 10
