    Oscilloscoop DSO138 oscilloskoop oscilloscope scope
    Dit onderdeel is vervangen door onze compleet gebouwde kit.

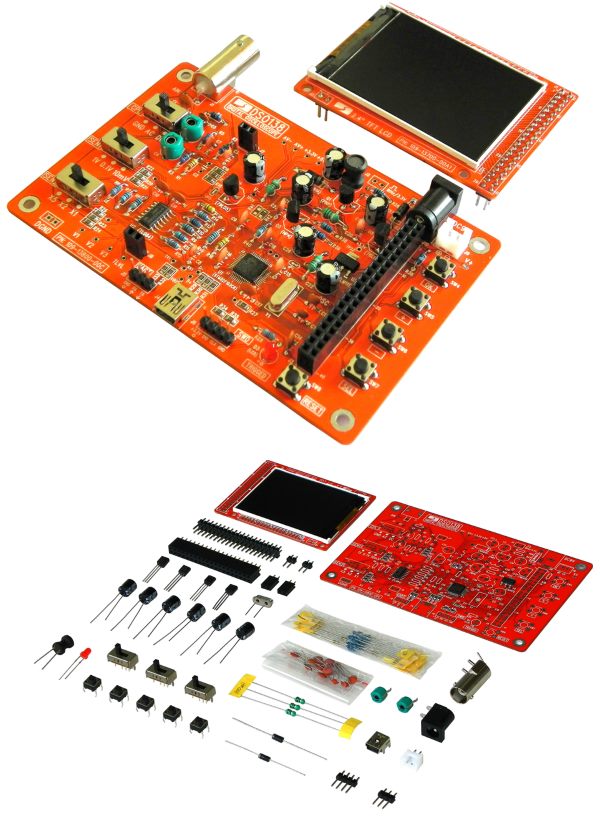

    Bouw uw eigen digitale scope met deze open source oscilloscope-kit. Compleet onderdelen pakket met alle onderdelen, print en 2,4'' LC-scherm. De SMD-onderdelen (chips) zijn voorgesoldeerd op de print zodat u alleen nog de "gewone" componenten hoeft te solderen.

    Het hart van deze scope is een Cortex-M3 ARM processor (STM32F103C8). Het scherm bestaat uit een 2.4-inch TFT LCD (320 X 240 dotmatrix, 262K kleuren) voor een heldere weergave van de golfvormn.

    Schema en assemblagegegevens (stap-voor-stap volgen is belangrijk, enige soldeerervaring is een must) zijn beschikbaar als download (zie linkerkantlijn).

    Levering inclusief probe. Voedingsspaning: 9V

    Analoge bandbreedte: 0 - 200KHz
    Sampling rate: 1Msps max
    Impedantie: 1MO
    Gevoeligheid: 10mV/Div - 5V/Div
    Gevoeligheidsmarge: < 5%
    Verticale resolutie: 12-bit
    Tijdbasis: 10us/Div - 500s/Div
    Opnamelengte: 1024 points
    Ingebouwd 1KHz/3.3V testsignaal
    HOLD-functie beschikbaar

    Bijpassende behuizing: zie hier.

    Alternatief: compleet gebouwde scope.

    Errata gebruiksaanwijzing: weerstanden R11 en R38 zijn in de nieuwe versie van deze kit beiden 150 ohm (dus niet 1k5 zoals in het schema staat). De juiste weerstanden (150ohm) worden natuurlijk meegeleverd.
